河间市峥涂鸿泰防水有限公司

清基：无松散物、无油污。将其充分润湿（吃透水】为宜。   ◎配料：A.防水抗渗工程（粉：水=1：0 5）调成均匀腻子

状。B、带水堵漏工程（粉：水=1：0.25），调制成团状为宜。◎混合：依据工程的实际情况及用量，参考推荐配比加适量

的水，混合好的涂料要在可塑时间内完，在使用期间切忌重复加水。过多加水会影响到终凝时间和凝结后的强度及防水效果。

防水抗渗：按“抹面工法”，涂层一般作2~3道，用刮腻子法涂刮第一层；待涂层硬化后将其润湿涂刮第二层：第三层料

浆较稀为宜。各道工序横竖交叉。无渗水面用料2.Okg/m2，严重渗水面用料3．Okg/m2。       ◎带水堵漏：按“堵漏工法”，

将渗漏点凿成“V”或“U”型口，待料团初凝稍硬时塞入漏水点，表层压实抹光；对严重渗漏处（可拌干粉压实或插管引

流减压），先睹上漏，后堵下漏，最后再堵引流孔。◎保湿养护：一般养护2~3天，方式为：喷水、盖塑料布、湿物等。

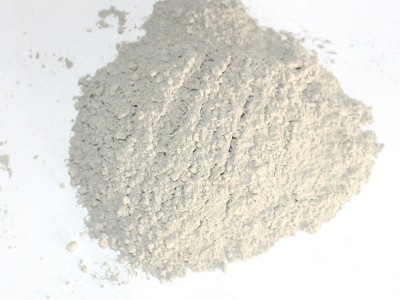

产品类型：

拌合料浆（在粉：水=1：0 3，环境温度为20℃±2条件下）：

速凝型凝结时间约2—10分钟，可塑时间约5分钟。

注意事项：

不宜在烈日直射下施工，夏天高温下施工要防止过度失水，最好用塑料薄膜覆盖养护。

施工前将基面充分润湿（吃透水），待涂层硬化后应保湿养户，否则会粉化或脱落，影响其性能。

对于潮湿环境，如通风不足，防水层完工后，近期表层会有潮气结露（结水珠）现象，这种现象等施工现场干燥后会自然

消失。也可采用加强通风设施来改善其潮湿环境。

特性

无毒、无味、无害、不燃、不污染环境。

施工简单快捷安全，适用范围广，工期短，成本低，加水搅拌即可使用。

大面积无明水潮湿面的防潮防渗。

渗水面、漏水口的带水作业，快速堵漏。

可在迎背水面、潮湿基面上直接施工。

含有特殊活性剂可渗透到基体内形成渗透防水层。

能与砖石、混凝土、水泥砂浆等多种材质结合，使基体与防水层结合成牢固的整体，粘结力强，抗渗透压高。

耐老化、耐腐蚀、防水性能好。

耐高温100℃无开裂、起皮、剥落。耐低温-40℃无变化。

凝结时间可自由调节，加水多、温度低、湿度大，通风差，长些，反之短些。
